| 性能規格 | |
| 測量范圍 | -100KPa~0~10KPa...200KPa...1MPa...60MPa |
| 壓力類型 | 表壓、絕壓、負壓 |
| 長期穩定性 | 典型: ±0.1%FS、最大: ±0.2%FS/年 |
| 綜合精度 |
≤±0.25%FS、0.5%FS (綜合精度包括: 線性+重復性+遲滯) |
| 過載壓力 | 2倍滿量程壓力 (其中100MPa的產品過壓為1.1倍滿量程壓力) |
| 環境溫度 | -20 ... +85℃ |
| 介質溫度 | -40 ... +85℃ ，特殊可為-10℃~200℃ |
| 振動影響 | ≤±0.01%FS (X、Y、Z軸，200Hz/g) |
| 負載電阻 | ≤(U-12)/0.02Ω |
| 固有頻率 | 150KHz~2MHz |
| 變送器頻響 | 0~1KHz~200KHz |
| 上升時間 | 0~1mS~2μS |
| 零點溫度漂移 | 典型: ±0.02%FS/℃、最大: ±0.05%FS/℃ |
| 靈敏度溫度漂移 | ±0.02%FS/℃、最大: ±0.05%FS/℃ |
| 分辨率 | 理論上無限小、通常1/100000 |
| 功能規格 | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 供電電源 | 變送器供電: 12~36VDC (一般24VDC)、±15VDC開關電源或線性電源 |
| 傳感器供電: 恒流: 1mA~4mA；恒壓: 5VDC~24VDC | |
| 信號輸出 | 模擬量: 4~20mA、1~5 V DC、0~10VDC、0~5V DC |
| 傳感器輸出: 1.5mV~15mV/V | |
| 絕緣電阻 | 100MΩ，500VDC |
| 電氣保護 | 反極性保護，抗電磁干擾 |
| 物理規格 | |
| 觸液材質 | 316L不銹鋼 |
| 外殼材質 | 304不銹鋼 |
| 過程連接 | M5螺紋、M8螺紋、M10螺紋、其它螺紋可依據客戶要求設計 |
| 電器連接 | 外接放大電路，防護等級IP65 |
| 重量 | 0.5KG |
| 產品名稱 | ||||||||||

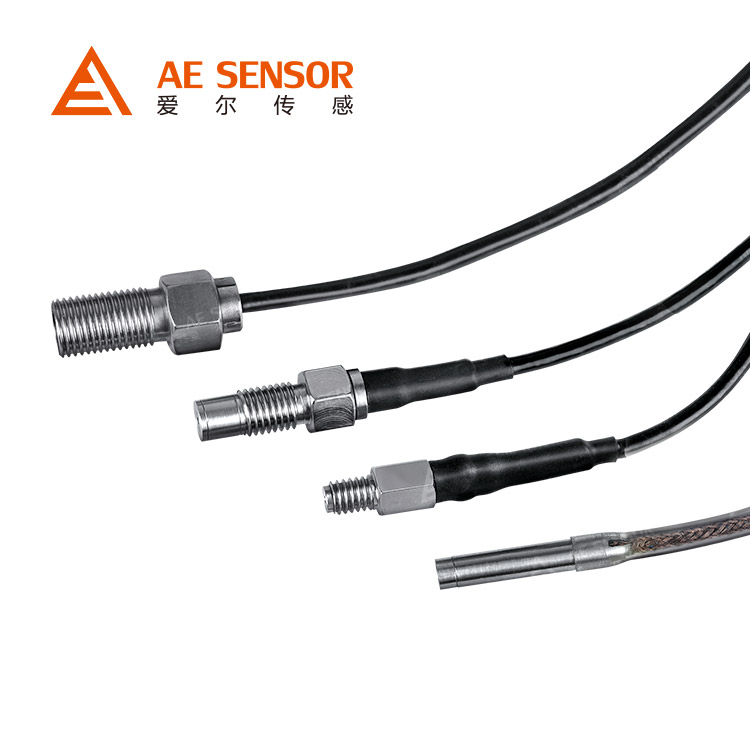

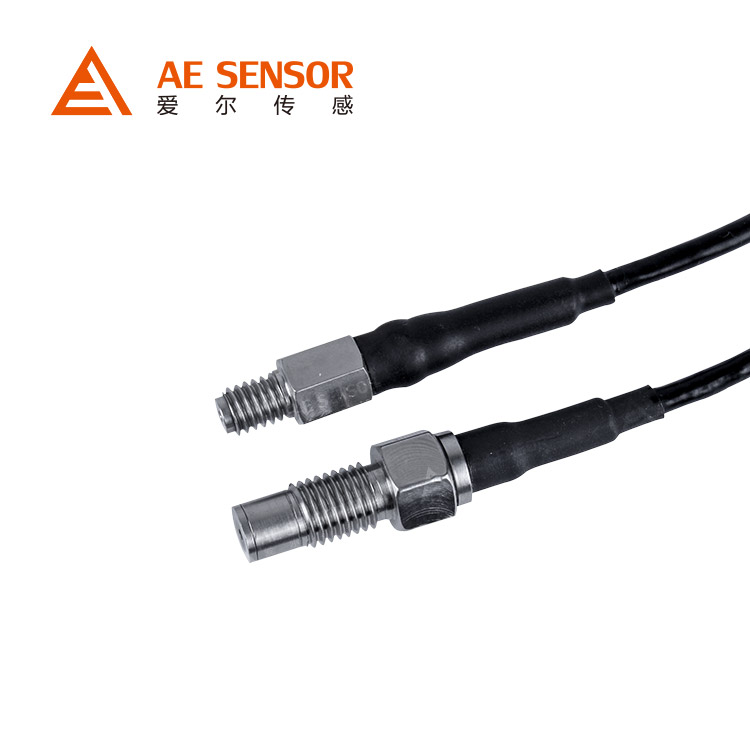

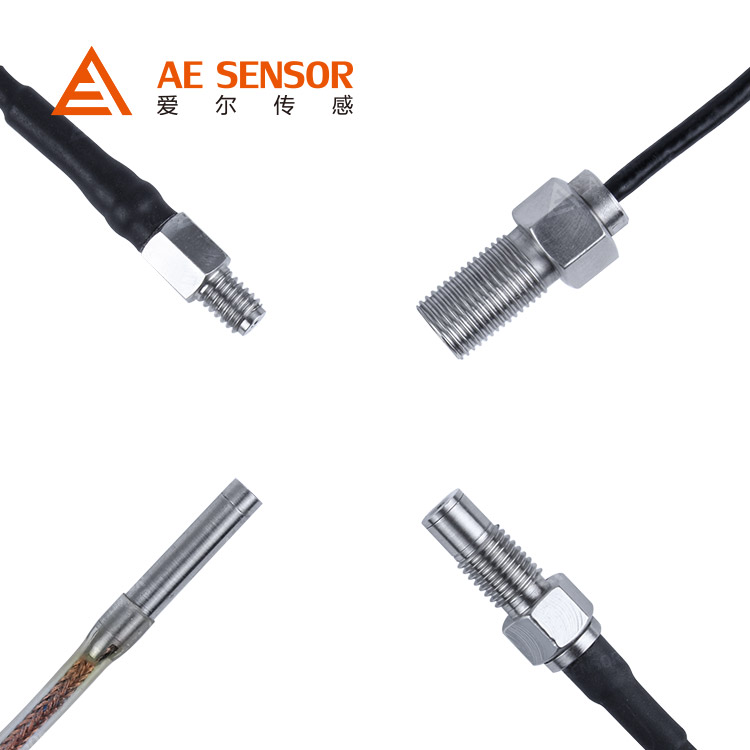

| AE-S | 微型高頻動態壓力傳感器/變送器 | |||||||||
| 壓力類型 | ||||||||||
| G | 表壓 | L | 負壓 | |||||||
| A | 絕壓 | C | 復合壓 | |||||||
| 頻響范圍 | ||||||||||
| H1 | 0..1KHz..3KHz | H2 | 0...10KHz..20KHz | |||||||
| H3 | 0...100KHz..200KHz | H4 | 客戶定制 | |||||||
| 測量范圍 | ||||||||||
| 詳見量程范圍代碼表 | ||||||||||
| 過程連接 | ||||||||||
| M6 | 客戶定制螺紋 | |||||||||
| 電氣連接 | ||||||||||
| J5 | 分體式 | |||||||||
| 供電電源 | ||||||||||
| P1 | 9-36V(一般DC 24V) | |||||||||
| P2 | 12V DC | |||||||||
| P3 | ±15V DC | |||||||||
| 信號輸出 | ||||||||||
| V1 | 1-5V | V4 | 4-20mA | |||||||
| V2 | 0-10V | V5 | 0-5V | |||||||
| V7 | -10-10V | V8 | 傳感器信號輸出 | |||||||
| 精度等級 | ||||||||||
| 2 | ±0.25%FS | |||||||||
| 3 | ±0.5%FS | |||||||||
| 附加功能 | ||||||||||
| F1 | 水下爆破 | |||||||||
| F2 | 平衡溫度200℃，最高2000℃ | |||||||||
| Y | 客戶定制 | |||||||||
| C | 標定數據 | |||||||||
| AE-S - G - H1 - 3 - M6 - J5 - P1 - V1 - 2 - C1725 選型舉例 | ||||||||||
| 量程范圍代碼表 | |||||||
| G-表壓 | A-絕壓 | L-負壓 | C-復合壓 | ||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 |
|
1 2 3 4 5 6 |
0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa |
8 9 10 11 |
0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa |
12 | 0...-100Kpa | 13 | -100Kpa...20Kpa |
| 99 | 客戶定制 | ||||||
